陶瓷材料样品消解实验报告

2026-03-03 16:10

陶瓷材料样品消解实验报告

一、仪器介绍

WEPER SMWD5000 超级微波消解仪最高使用温度可达300℃、用酸量少、自动化程度高，可选配磁力搅拌系统，促进消解反应，让消解流程更加精简高效。

图1. WEPER SMWD5000超级微波消解仪

二、实验部分

2.1 样品信息

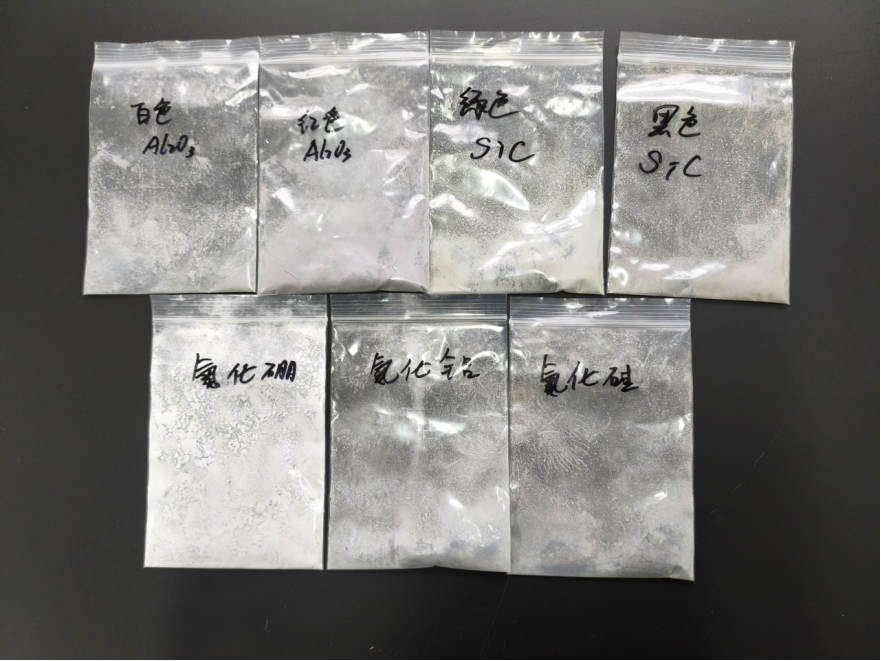

样品分别为白色氧化铝、红色氧化铝、绿色碳化硅、黑色碳化硅、氮化硼、氮化硅和氮化铝，共计7个，如下图：

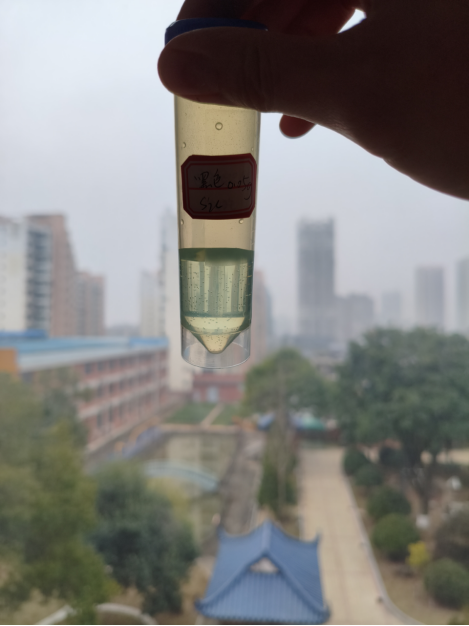

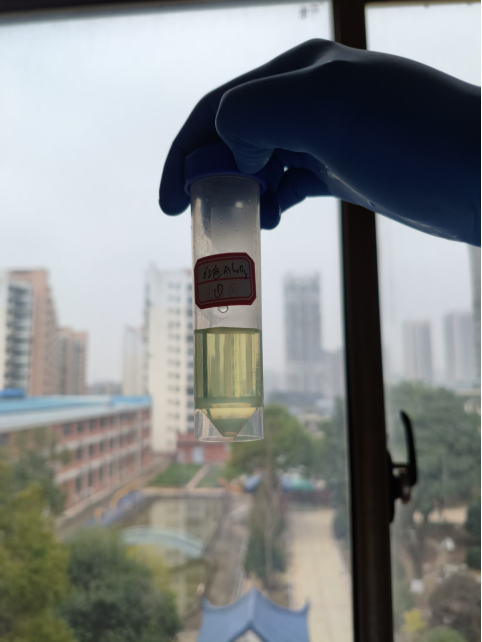

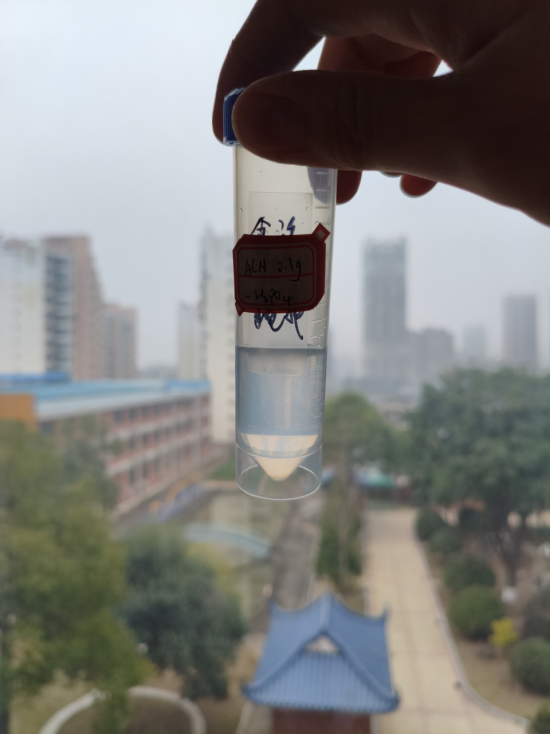

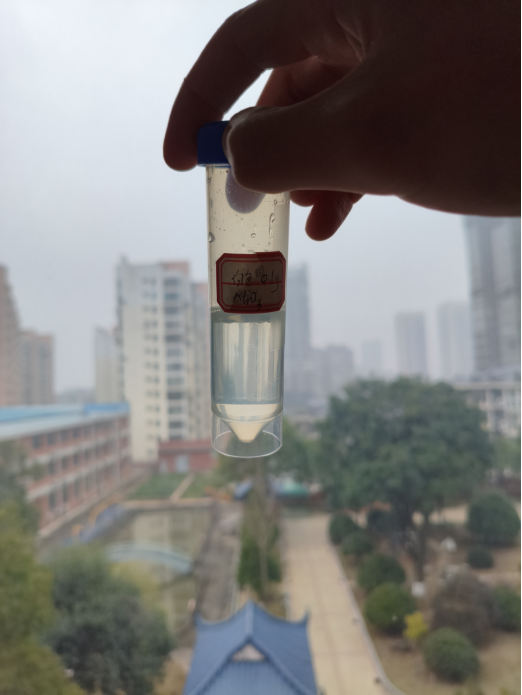

2.2 消解实验结果汇总

序号	样品名称	称样量	试剂方案	仪器条件	实验结果
1	白色氧化铝	0.1g	5mLH₂SO₄+5mLH₃PO₄+3mLHNO₃	预加压：4MPa 10min升至240℃保持0min 10min升至280℃保持60min	澄清，无沉淀
2	红色氧化铝	0.1g	5mLH₃PO₄+3mLHClO₄	预加压：4MPa 10min升至240℃保持0min 10min升至280℃保持60min	澄清，无沉淀

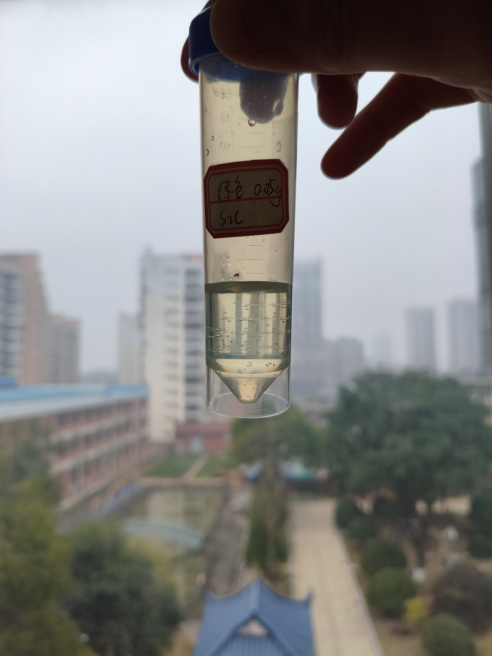

3	绿色碳化硅	0.05g	6mLH₂SO₄+3mLHF+3mLHNO₃	预加压：4MPa 10min升至240℃保持0min 10min升至280℃保持60min	澄清，无沉淀
4	黑色碳化硅	0.05g	6mLH₂SO₄+3mLHF+3mLHNO₃	预加压：4MPa 10min升至240℃保持0min 10min升至280℃保持60min	澄清，无沉淀

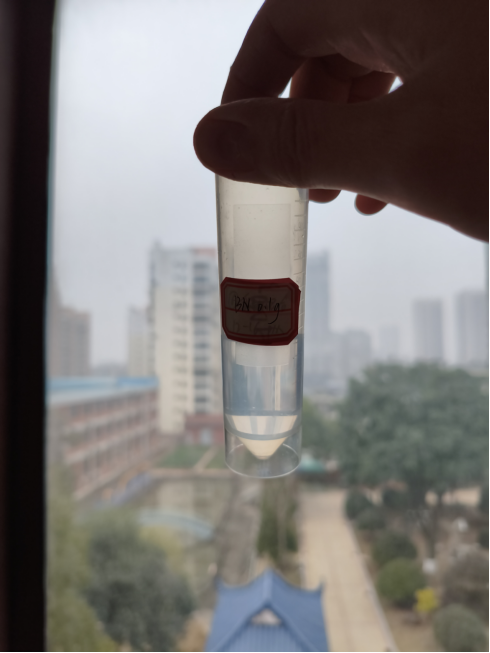

5	氮化硼	0.1g	9mL HF+1mLHNO₃	预加压：4MPa 10min升至240℃保持0min 10min升至280℃保持60min	澄清，无沉淀

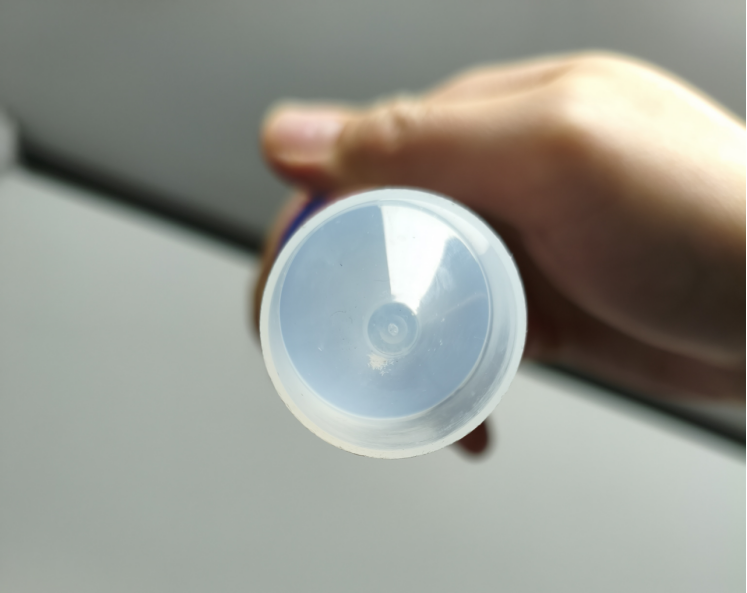

6	氮化硅	0.1g	4mLH₂SO₄+4mLH₃PO₄+2mLHNO₃ +5mLHF	预加压：4MPa 10min升至240℃保持0min 10min升至280℃保持60min	有极少量沉淀
7	氮化铝	0.1g	4mLH₂SO₄+4mLH₃PO₄+2mLHNO₃ +5mLHF	预加压：4MPa 10min升至240℃保持0min 10min升至280℃保持60min	澄清，无沉淀
